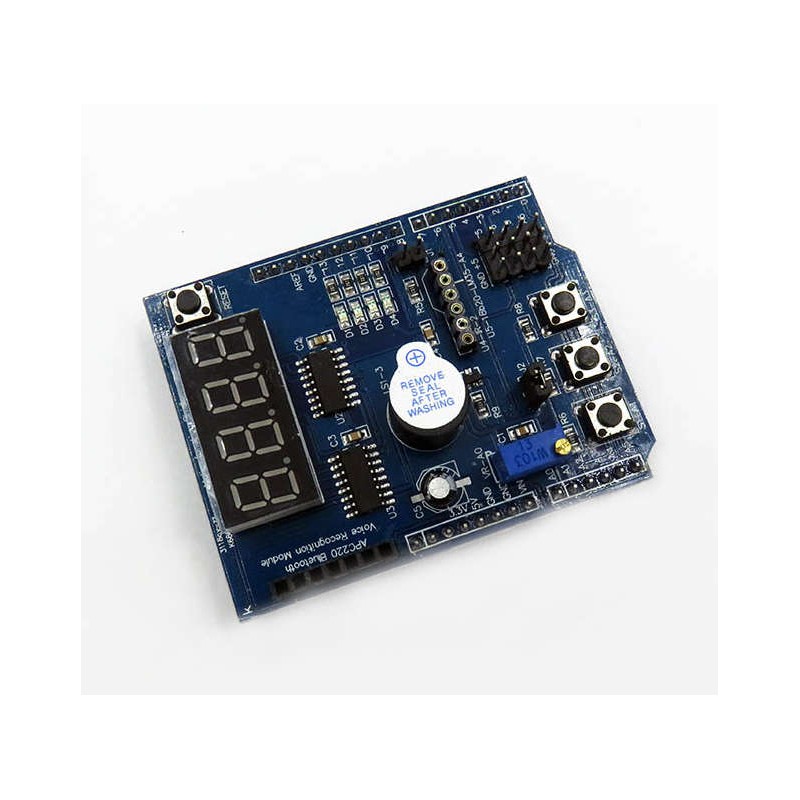

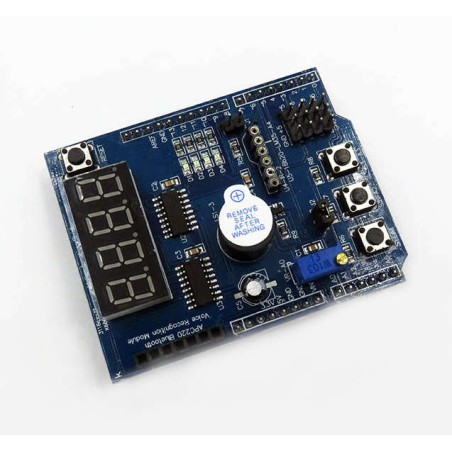

MISC Basic Extension Shield for Arduino

MISC Basic Extension Shield

Placa de prueba para Arduino, incluye:
- 4 leds
- Zocalo para poner un sensor de temperatura DS18B20 o LM35 (no incluido)
- potenciometro conectado a una entrada analógica
- Zocalo para receptor IR (no incluido)
- 4 displays de 7 segmentos conectados usando un 74HC595 para manejarlos.
- Tres pulsadores independientes
- Un pulsador de reset
- Un zumbador
- Pines para poner un interfaz serie (dispositivo serie no incluido)
- Pines para conectar servos (servo no incluido)

Configuración:
- Potenciometro, A0
- Pulsadores, A1, 2, 3
- Interfaz DS18B20, LM35, A4
- IO (3 pines, VCC GND IO), A5
- Interfaz serie, D1, D0
- IR, D2
- Zumbador, D3
- IO (3 pines, VCC GND IO), D5, D6, D9
- SDI, CLK, Latch; 2X 74HC595 para 4 display de segmentos, D8 D7 D4
- LEDs, D13-D10

Disponible código de ejemplo.
