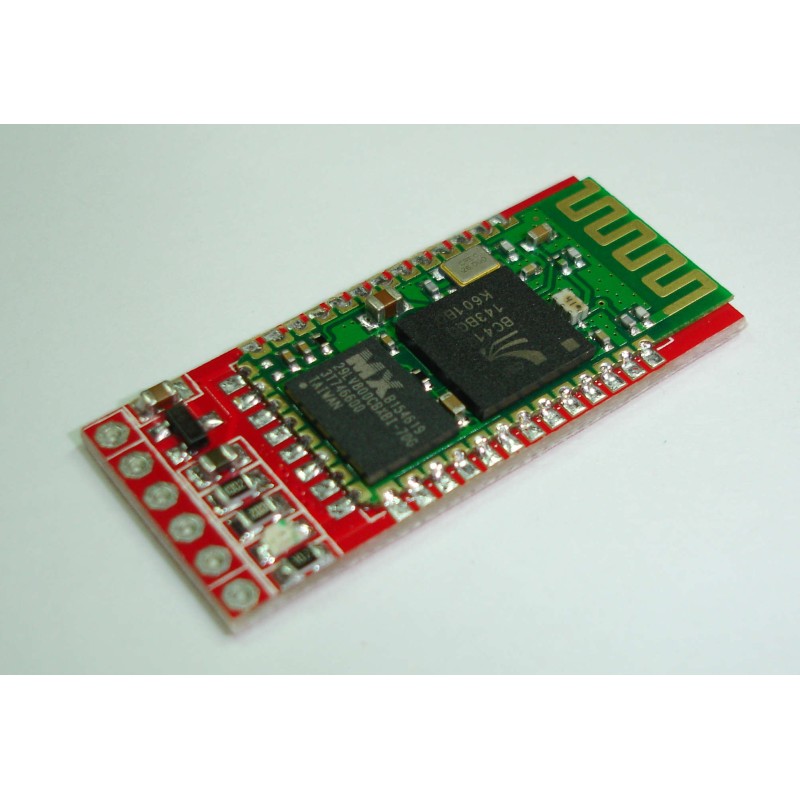

BC04-BK Bluetooth Serial Module Master and Slave

BC04-BK Bluetooth Serial Module Master and Slave

Módulo Bluetooth basado en chip BC417
Se puede configurar como maestro o esclavo usando comados AT
Módulo montado sobre placa de alimentación, solo disponible puerto serie y pin para borrar el emparejamiento.
Incluye regulador de tensión para poder alimentarlo a 5V (máximo 6V)
Compatible con otros módulos bluetooth como LC-05 o HC-05

Características:
-Chip CSR BC417 bluetooth V2.0
-Tensión puerto serie 3.3V
-Baud rate 9600, es posible cambiarlo.
-Consumo corriente, emparejamiento 30mA, despues emparejamiento 8mA durante la comunicación
-Sleep mode: No
-Configuración por defecto: esclavo
-Alimentación: 5V o 3V3 (máximo 6V)

Pines (todos 3V3, excepto alimentación):
-CLEAR, limpiar el emparejamiento
-RXD
-TXD
-3V3, entrada alimentación 3V3 o salida 3V3 si se alimenta por el terminal +5V
-+5V, entrada alimentación 5V (máximo 6V)
-GND, Masa
